كيف يعمل الباب عالي السرعة

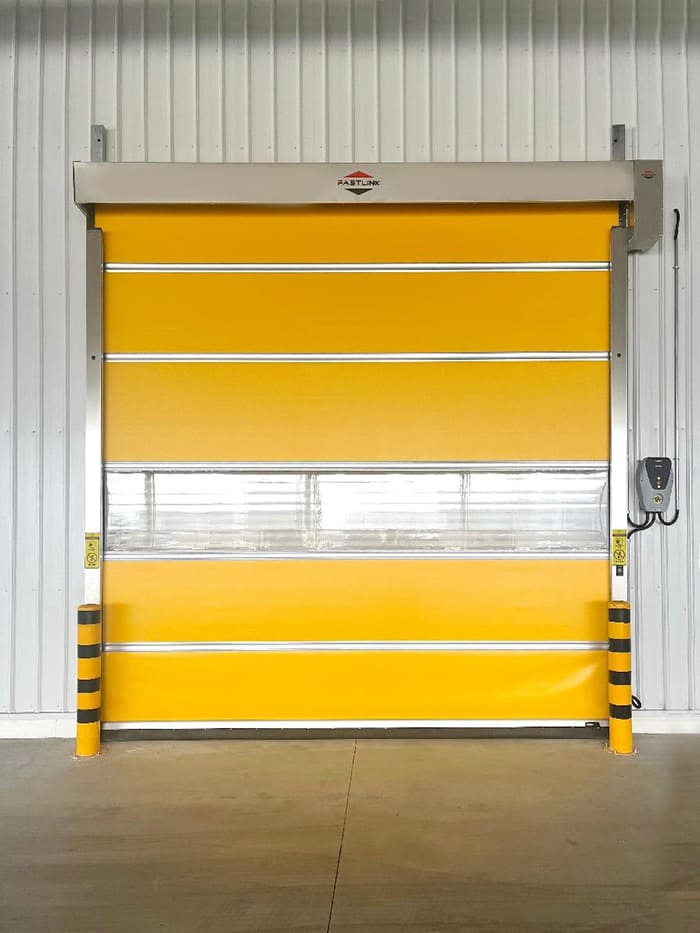

يتم توجيه الستارة بواسطة شرائط شد (مسارات سحاب) مثبتة داخل القضبان الجانبية، مما يحافظ على الشد المناسب ويوجه الحركة العمودية للستارة. في حالة الاصطدام، تنفصل شرائط الشد تلقائيًا ويعاد ضبطها عبر آلية استعادة ذاتية، مما يحمي هيكل الباب من التلف. عادةً ما يتضمن المحرك، المُركّب أعلى الباب، مُخفِّضًا أو مجموعة تروس، ويتم التحكم فيه بواسطة محرك تردد متغير (VFD) لتشغيل/إيقاف سلس. يحتوي صندوق التحكم على وحدة تحكم منطقية قابلة للبرمجة (PLC) أو وحدة تحكم مخصصة، ومحرك تردد متغير (VFD)، ودائرة كهربائية، وتتضمن واجهته أزرارًا مثل الفتح/الإغلاق، والإيقاف في حالات الطوارئ، ومفتاح تشغيل لبدء العمليات وإدارتها.

منطق الافتتاح والإغلاق

عندما يستقبل نظام التحكم إشارة فتح - يتم تشغيلها بواسطة زر ضغط أو مستشعر أو جهاز تحكم عن بعد - يقوم محرك الأقراص ذي التردد المتغير بتنشيط المحرك، مما يؤدي إلى ارتفاع الستارة بسرعة. تتسارع الستارة، وتنتقل إلى حركة منتظمة، وتتباطأ مع اقترابها من الوضع العلوي. ثم يوقف مستشعر الموضع أو مفتاح الحد المحرك، مما يضمن حالة فتح كاملة.



تتبع عملية الإغلاق منطقًا مشابهًا. عند تلقي إشارة إغلاق (أمر يدوي أو مؤقت)، تبدأ الستارة في النزول. عندما تقترب من الأرض، يقلل النظام السرعة تلقائيًا ويوقف المحرك بدقة من خلال مفتاح الحد السفلي. إذا اكتشف مستشعر الأمان (مثل شعاع الأشعة تحت الحمراء أو كاشف الحافة السفلية الناعمة) وجود عائق أثناء النزول، فسيتوقف الباب على الفور ويعكس اتجاهه لمنع الإصابة أو التلف.

نظام التحكم

عادةً ما تستخدم الأبواب عالية السرعة وحدة تحكم منطقية قابلة للبرمجة (PLC) أو لوحة منطقية مخصصة للتحكم. تستقبل وحدة التحكم إشارات الإدخال من أجهزة مثل الأزرار، وأسلاك السحب، وأجهزة استشعار الرادار، أو حلقات الحث الأرضي. بناءً على المنطق المبرمج، تُصدر أوامر التشغيل إلى محرك الأقراص ذي التردد المتغير (VFD) والمحرك.



يتم ضبط سرعة المحرك باستمرار بواسطة محرك الأقراص ذي التردد المتغير لضمان تسارع وتباطؤ سلسين. كما تراقب وحدة التحكم مستشعرات الحركة أو أجهزة التشفير للتحكم الدقيق في الموقع، وتفرض حدود السرعة البرمجية لضمان تشغيل آمن للباب. عند تلقي إشارة توقف طارئة أو إدخال أمان، يُوقف النظام المحرك فورًا ويُوقف حركة الباب أو يعكسها.

طرق التحفيز

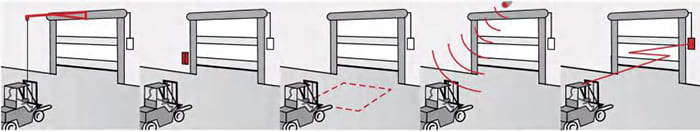

تتضمن طرق التشغيل الشائعة ما يلي:
أجهزة استشعار الرادار: مثبتة أعلى أو بجانب فتحة الباب لاكتشاف الحركة عبر إشارات الميكروويف أو الموجات المليمترية. يتم تشغيل فتح الباب تلقائيًا عند اقتراب المركبات أو المشاة. مناسب للأهداف ذات حركة المرور الكثيفة أو سريعة الحركة.

حلقات أرضية حثية: مدمجة تحت الأرض أمام الباب. تكتشف التغيرات في المجال المغناطيسي التي تسببها المركبات وتشغل الفتح. حساسة للغاية ومثالية للوصول المتكرر للمركبات، مثل الرافعات الشوكية أو الشاحنات.

مفاتيح سحب الحبل: يتم تثبيت حبل بجانب الباب أو على سياج الحماية. يؤدي سحبه إلى تنشيط مفتاح صغير لإرسال إشارة فتح / إغلاق. اقتصادي وموثوق به للاستخدام المختلط للمشاة والمركبات، ولكنه يتطلب التشغيل اليدوي.

أجهزة التحكم عن بعد / أزرار الحائط: تبدأ أجهزة التحكم عن بعد المحمولة أو أزرار الضغط المثبتة على الحائط حركة الباب. توفر أجهزة التحكم عن بعد الراحة للسائقين؛ تتطلب أزرار الحائط التنشيط اليدوي.

أجهزة استشعار أخرى: يمكن للأجهزة الإضافية مثل العيون تحت الحمراء، أو أجهزة الكشف الضوئية الكهربائية، أو أسلاك السحب الافتراضية المعتمدة على الليزر أن توفر تنشيطًا بدون لمس للتطبيقات المتقدمة.

آليات السلامة

تم دمج العديد من ميزات السلامة لمنع الإصابات وتلف المعدات:

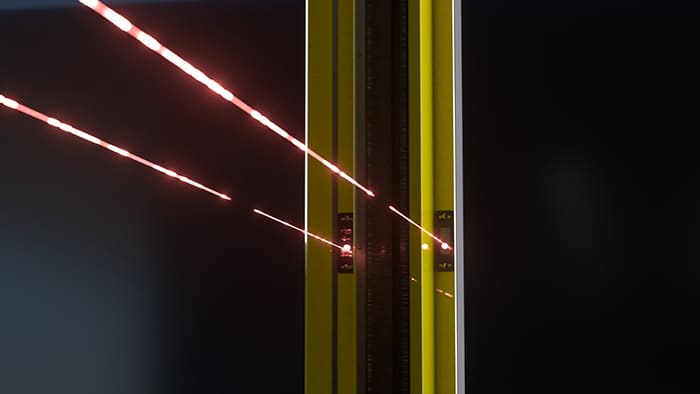

أشعة تحت الحمراء / ستائر ضوئية: مثبتة على طول إطار الباب للكشف عن انقطاع الشعاع أثناء الإغلاق. في حالة وجود عائق، يتوقف النظام على الفور ويعكس الباب.

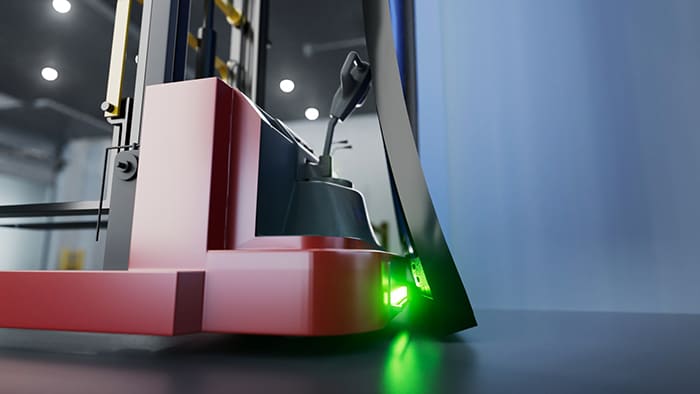

الحافة السفلية الناعمة: تم تجهيز الشعاع السفلي المرن بجهاز كشف لاسلكي أو مستشعر ضغط. عند ملامسة أي عائق، يتشوه قليلاً ويشير إلى نظام التحكم للرجوع للخلف على الفور، مما يمنع الضغط.



تحرير الاصطدام وإعادة الضبط التلقائي: في حالة اصطدام مركبة بالستارة، قد تنفصل شرائط الشد لتجنب الأضرار الهيكلية. ثم تقوم آلية إعادة الضبط بتوجيه الستارة تلقائيًا إلى المسارات الجانبية.

التوقف والتنبيهات في حالات الطوارئ: تتضمن لوحات التحكم عادةً زر توقف طارئ لقطع الطاقة على الفور. تحذر الأضواء الوامضة وأجهزة الإنذار الصوتية الموظفين أثناء تشغيل الباب.
